封閉式母線槽安裝詳解

2019-12-18 16:34:07 作者:蜂蜜柚子

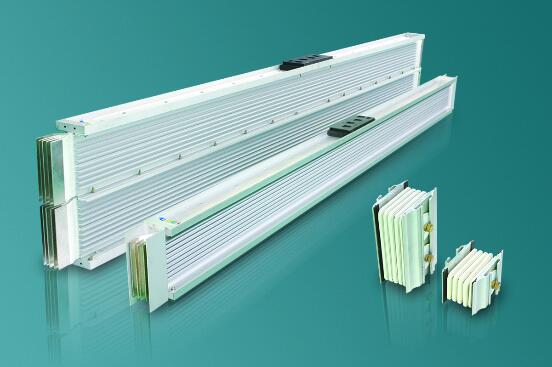

  封閉式母線運用很多高層建筑或工業民用設施,既可以減少接觸地面產生的故障,減少短路,安全可靠,那么封閉式母線槽要怎么安裝呢?我們一起來探討一下吧!

  安裝封閉式母線槽首先要對封閉式母線槽進行檢查,檢查母線槽外殼是否完整無損壞、食肉符合設計要求、附件配套是否正確、接頭連接面是否平整、連接口是否對稱、絕緣板是否破裂。

  檢查完母線槽我們就要測量定位,制作支吊架,支吊架的形式是由封閉式母線槽安裝的部位和重量決定的,母線安裝方式也有垂直式安裝、水平側裝和水平懸吊式安裝三種,支架可以根據用戶的要求由廠家提供,也可以自己制作,制作支架一般采用“一”字型、“U”型、“L”型和“T”字型等幾種型式,吊桿的鉆孔應使用臺鉆或手電鉆鉆孔,孔徑不應大于固定螺栓直徑2mm。千萬不要使用電、氣焊割孔,吊桿套絲扣也應使用套絲機或套絲板加工,不許亂絲或斷絲。

  其次是支吊架的安裝,任何封閉、插接母線支、吊架安裝均應位置準確、橫平豎直、固定牢靠,成排安裝時應排列整齊、間距均勻。固定支架螺栓應加平墊和彈簧墊圈固定,絲扣外露2~4扣。

 ?、?支架膨脹螺栓的固定,安裝在建筑物上的支架應改要根據母線路徑的走向來測量出準確的支架位置,在已經鉆好的孔上線固定好支架的膨脹螺栓。要注意的是鉆的孔徑與套管外徑差值不要超過1mm。

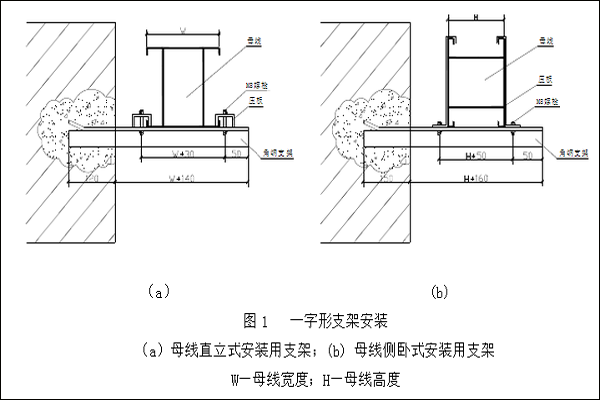

 ?、?一字形角鋼支架安裝,一字型支架適用于母線在墻上水平安裝,支架采用預埋的方法埋設在墻體內,角鋼支架埋設深度為120mm和150mm,角鋼外露長度在母線直立式安裝時為母線寬度加140mm,當母線側臥式安裝時為母線高度加160mm,如下圖所示

  ③ L形角鋼支架安裝,L形角鋼支架適用于母線在墻或柱子上水平安裝。L形角鋼支架要用M12×110膨脹螺栓固定,如下圖所示

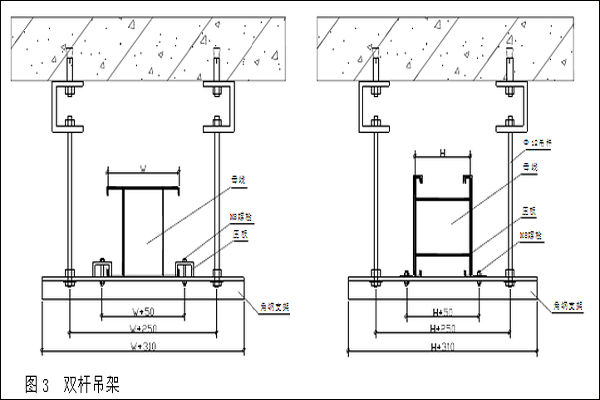

 ?、?吊架在樓板上安裝,封閉、插接母線的吊裝有單吊桿和雙吊桿幾種型式,根據母線的吊裝位置不同其吊架的安裝方式也不相同,若強度能夠滿足的情況下也可以使用內膨脹螺絲。如下圖所示

  然后就是封閉式母線槽的拼接,注意不要損壞了封閉式母線槽,吊裝時應使用尼龍繩,接頭部位要包扎好,防止雜物落入。拼接順序按封閉式母線槽的排列圖和編號拼接,在緊固前調整水平度和垂直度,使水平度和垂直度不超差,全長誤差不超過10mm,為了防止意外,每拼接一次都要測量絕緣電阻。

  最后就是相位校檢,母線槽拼接完成后必須要進行相位校核和電源系統相位一致。
