購買插座要認準插座符號，假冒插座安全隱患大。插座符號是一個插座品牌的保證。下面為大家介紹一下插座符號大全。
元件庫設置方法
(1) 在AutoCAD中新建一個文件夾,取名ku,作為元件庫,存放元件。
(2) 在平面圖中畫出插座符號。
(3) 在命令提示處輸入block,啟動塊命令。
(4) 在Block name (?):提示下鍵入塊的名字cz。
(5) 出現提示Insertion base point: ,選取塊的插入點。
(6) 在Se2lect object: 的提示下,選中整個插座。
(7) 按回車鍵確認選擇,插座圖消失,被保存到名為cz的塊中。
(8) 輸入oops命令,插座又恢復到原來的位置上。
(9) 輸入wblock命令,并選擇將文件保存在元件庫ku中,并取文件名為與塊一致的名字cz。
(10)在Block name:提示下鍵入=,將cz塊轉存為cz文件。
這樣元件庫中的插座就制作完成了。是不是很簡單呢?一勞永逸。

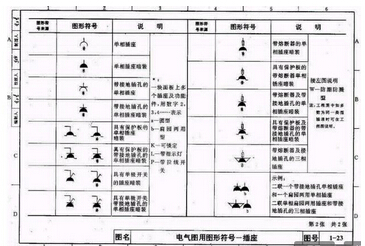

序 號
圖 形 符 號
說 明
IEC
11-18-01
見符號03-03-01
插座的一般符號
插孔的一般符號
=
11-18-02
11-18-03
11-18-04
11-18-05
單相插座
暗裝
密閉(防水)
防爆
11-18-06
11-18-07
11-18-08
11-18-09
帶保護接點插座，帶接地插孔的單相插座
暗裝
密閉(防水)
防爆
=
11-18-10
11-18-11
帶接地插孔的三相插座
暗裝
11-18-12
11-18-13
帶接地插孔的三相插座
密閉(防水)
防爆
11-18-14
插座箱(板)
11-18-15
多個插座(示出三個)
=
11-18-16
具有護板的插座
=
11-18-17
具有單極開關的插座
=
11-18-18
具有連鎖開關的插座
=
11-18-19
具有隔離變壓器的插座
(如電動剃須刀用的插座)
=
11-18-20
電信插座的一般符號
注：可用文字或符號加以區別
如：TP-電話
-揚聲器
TX-電傳
M-傳聲器
TV-電視
FM-調頻
=
11-18-21
帶熔斷器的插座
以上就是小編為大家介紹的插座符號的相關內容。
