為了方便使用，我們?cè)?span>水電裝修的時候，通常一個燈會有多個開關來控制，這也就是我們的所說的單控、雙控、三控、四控;這些對于電工來說很簡單，可是對于我們普通人來說卻不太了解。近來也有朋友問小編，一燈四控開關接線圖是怎么樣的呢，下面小編整理了資深電工給出的實物接線圖，不懂的你們可以收藏!

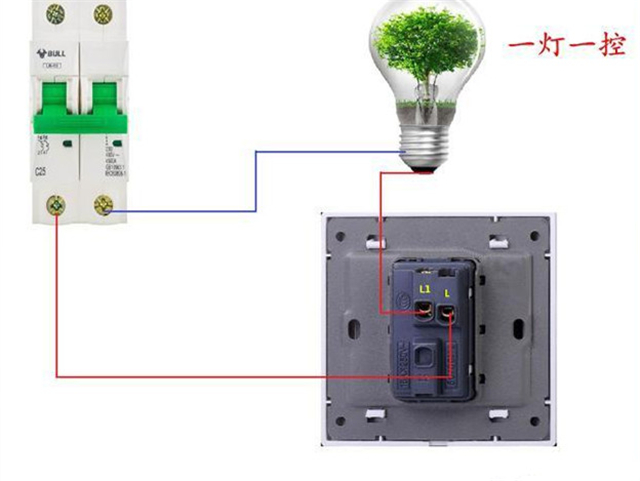

一燈單控制接線圖：
一個開關控制一個燈：大家看斷路器是兩相的，所以一根線去燈，一根線去開關。(這里說明無論幾控開關控制火線)。

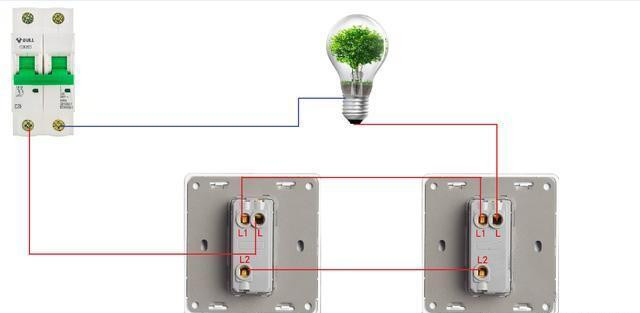

一燈雙控接線圖：
雙控?zé)簦簝蓚€(gè)開關控制一盞燈，大家看火線進開關的L，然后兩個開關的L1-----L1 L2---L2 連接起來，L1----L2 連接也是一樣的。大件對照?qǐng)D中，雙控?zé)糇呔€的話線管里面串3根線，L1 L2 雙控線， L去燈上面的火線?；芈?。

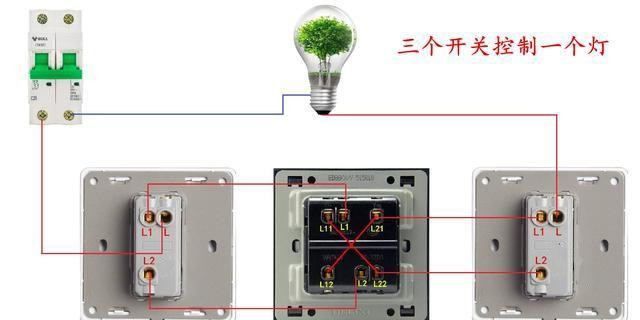

一燈三控接線圖：
三個開關控制一盞燈：三控與雙控最大的區別就是中間的多空開關，大家看他有6個點，其中四個點需要交叉連接，接線技巧就從左往右：L1----L1 ---L21----L1。大家對照?qǐng)D中，如果走暗線的話，管子里面還是三根電，大家看L1---L2是雙控線，去燈燈上面的紅色線，實際穿線我們用三根。零線去燈，火線進開關。

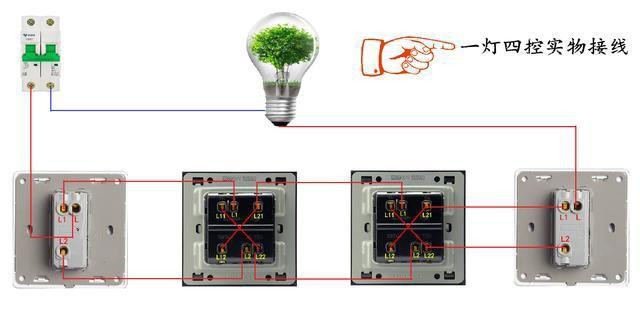

一燈四控接線圖：
四個開關控制一盞燈：大家看四控與三控最大區別就的中間有兩個多空開關，如果我們要接9個開關控制一盞燈，那么兩邊開關三開雙控，中間加單開多控就可以，無論多少控制就多加幾個多空開關。
一開五孔接線圖：

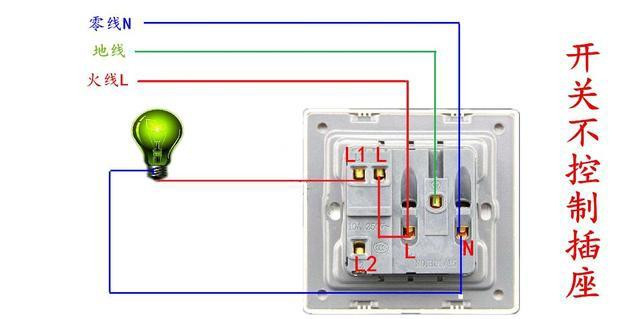

一開五孔：開關控制燈既然是開關控制燈，我就讓插座先等到一個220V電源，所以火線進插座的：L 。零線進插座的N，地線進接地。
開關控制燈：我們從插座的N并聯一根零線，然后火線并聯一根去開關的L。開關的L1出去進燈上面。這種接線方式就是一開五孔，開關控制燈，插座也有電。

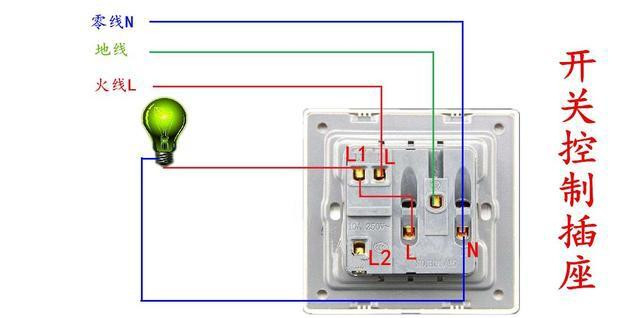

一開五孔：開關即控制插座也控制燈，零線進插座的N,同時并聯一根零線去燈上面，讓燈和插座同時得到一個零線。
既然開關控制燈，控制插座我們就讓火線進開關的L，然后開關的L1出來分別進燈和插座的L。這種接線方法就可以實現開關控制燈和插座。
大家看今天我們都說了什么內容，首先一個開關控制一個燈，兩個開關控制一盞燈，三個開關控制一盞燈，四個開關控制一盞燈，一開五孔開關控制燈，一開五孔開關控制插座。這里重點說明一下，如果走暗線，雙控，三控，四控，去燈上面的是兩根，其余全是三根線，暗線一定是三根線，L1----L2是雙控線，L的火線的回路線，有不少朋友問暗線需要走幾根線。無論今個開關控制幾個燈燈上一定進零線，開關永遠控制火線。今天小編就給大家分享了開關控制燈，和一開五孔。感謝大家閱讀。
