框架-剪力墻結構,俗稱為框剪結構。主要結構是框架,由梁柱構成,小部分是剪力墻。墻體全部采用填充墻體,由密柱高梁空間框架或空間剪力墻所組成,在水平荷載作用下起整體空間作用的抗側力構件。適用于平面或豎向布置繁雜、水平荷載大的高層建筑。
目錄
1框剪結構受力特點

  框剪結構是當代高層建筑設計普遍采用的結構形式,全稱為“框架剪力墻結構”(frame-shear wall structure)該結構是在框架結構中布置一定數量的剪力墻,構成靈活自由的使用空間,滿足不同建筑功能的要求,足夠數量的剪力墻使建筑本身擁有相當大的剛度??蚣艚Y(jié)構的受力特點是框架和剪力墻結構兩種不同的抗側力結構組成的新的受力結構形式,所以它的框架不同于純框架中的框架,剪力墻在框剪結構中也不同于純剪力墻結構中的剪力墻,因為在下部樓層剪力墻的位移較小,它拉著框架按彎曲型曲線變形,剪力墻承受大部分水平力,上部樓層則相反,剪力墻位移越來越大,有外側的趨勢,而框架則有內收的趨勢,框架拉剪力墻按剪切型曲線變形,框架除了負擔荷載產生的水平力外,還額外負擔了把剪力墻拉回來的附加水平力,剪力墻不但不承受荷載產生的水平力,還因為給框架一個附加水平力而承受負剪力,所以上部樓層即使外荷載產生的樓層剪力很小,框架中也出現相當大的剪力,框架剪力墻結構中的剪力墻可以單獨設置,也可以利用電梯井、樓梯間、管道井等墻體。

  框剪結構設計及施工的特點

  在建設用地日益緊張的今天,高層框剪結構的建筑設計被廣泛采用,高層框剪結構一般都設計地下室,基礎采用筏板基礎全現澆砼結構,在高層建筑群體建筑設計中,一般利用地下室或架空層與各主樓連接,主樓基礎與地下室連接,連接部分的基礎之間設置后澆帶,后澆帶一般設計要求在主樓主體封頂后再進行澆筑,高層框剪結構建筑根據設計的高度和層數不同,每平方米含鋼量在55kg~85kg之間,設計選用的鋼材,主受力鋼筋一般采用二級鋼和三級鋼,三級鋼采用的較多,構造鋼筋一般選用二級鋼和一級鋼,砼設計一般采用C50 、C40 、C35三個等級的砼,也有個別采用C55、C60等級的。

2框剪結構鋼筋含量

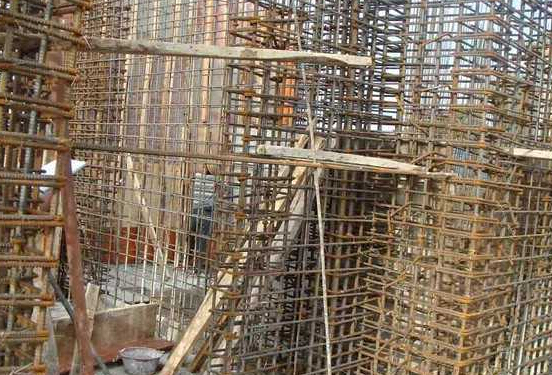

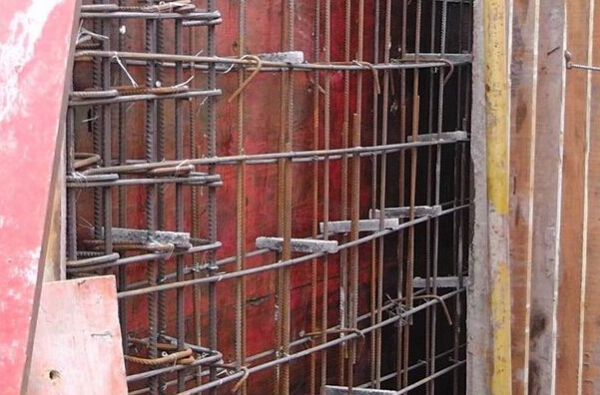

  框剪結構施工較流行的工藝為:采用現場搭設鋼管腳手架作為承重和支撐體系,采用現場加工木模板作為砼構件的成型模具,鋼筋采用直螺紋連接和豎向?qū)?城市市區施工采用商品砼,郊區施工條件許可可自設大型攪拌站,砼現澆采用砼輸送泵進行澆筑,振搗采用插入式振動器振搗,垂直運輸采用塔吊和施工電梯。那框剪結構鋼筋含量是多少呢?

  對8度,三類場地:框剪一般每平米70~75公斤;

  對8度,二類場地:框剪一般每平米60~65公斤;

  對7度,三類場地:框剪一般每平米60~65公斤;

  對7度,二類場地:框剪一般每平米50~55公斤;

  對6度,二類場地:框剪一般每平米40~45公斤;

  對6度,三類場地:框剪一般每平米45~55公斤;

  框剪結構鋼筋含量

  多層框架:鋼筋38—42KG/m2,砼0.33—0.35m3/m2

  小高層11—12層:鋼筋50—52KG/m2,砼0.35m3/m2

  高層17—18層:鋼筋54—60KG/m2,砼0.36m3/m2

  高層30層H=94米:鋼筋65—75KG/m2,砼0.42—0.47m3/m2

  高層酒店式公寓28層H=90米:鋼筋65—70KG/m2,砼0.38—0.42m3/m2
