在手動操作時, 開關動作可以分為二個階段。第一階段是用手把扳柄向中間扳動, 直至扳柄的垂直位置。這時單刀滑塊的尖頂部也逐漸向中間靠攏, 直至中間位置, 并使壓簧進一步壓縮。
扳柄過垂直位置后, 單刀滑塊在壓簧壓力作用下向另一方向快速移動, 并帶動扳柄快速轉向, 這時動觸片即與一邊的定觸腳迅速脫離而與另一邊的定觸腳迅速接通, 這是第二階段。這時觸點的分離速度與壓簧壓力的大小及運動件之間的摩擦力等因素有關, 速度很高。
據測試, 從觸點的脫離至重新接通的時間僅毫秒左右, 平均速度達舊毫米秒。這一速度比手動扳動速度或機動測試扳動速度快許多倍。
相關文章推薦：
★震動開關工作原理 震動開關種類 ★接近開關型號 接近開關原理 接近開關接線圖

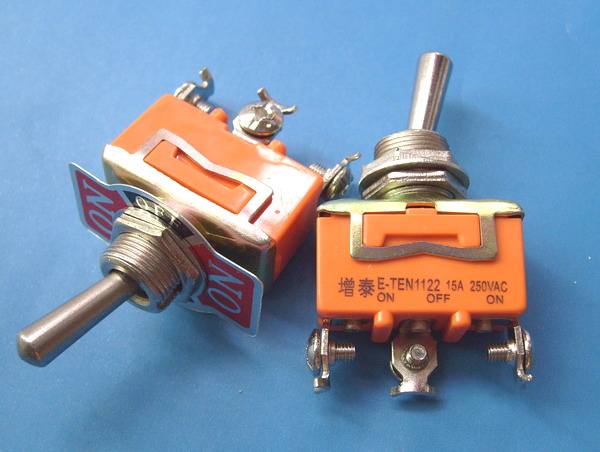

紐子開關大致有以下幾種型號ETEN-123、ETEN-1321、ETEN-1122 、ETEN-1221 、MTS-203 MTS-103 、ETEN-303 、KN3-1021B 、KN3-203B 、KN3-3 、MTS-203C4 、ETEN-1121。
紐子開關的一些尺寸數據
D為M6×0.75,其中L有三種，6.25/8.1/8.9,分別對應的H為0.75、1、—，B分別對應6.2、6.2、6.2，M分別對應5.8、5.8、5.8，W分別對應0.8、0.8、0.8。
D為M12 ,L為11.9,鍵槽為0.9×1.72，B為11.9，M為11，W為1.6。D為M6×0.75,L為8,B為6.2，M為5.8，W為0.8。D為M6×0.75,L為10-15 -11-12-18，鍵槽為0.6×1.5，B為10.2，M為9.1，W為0.8。D為M6×0.75,L為10，鍵槽無，B為10.2，M為9.1，W為0.8。
D為M6×0.75,L為7.1，鍵槽為0.6×1.1，B為6.3，M為6.1，W為2.3。D為M6×0.75,L為8，H為1，鍵槽為0.6×0.8，B為6.2，M為9.1，W為0.8。D為M6×0.75，L為7.3，H為1.5，D1為5.7，B為6.3，C為5.9。D為M6×0.75，L為4.2，H為1，D1為5.7，B為6.3，C為5.6。
相關文章推薦：
★漏電保護開關的原理 漏電開關的型號及跳閘原因 ★三相空氣開關型號 最新三相空氣開關型號大全

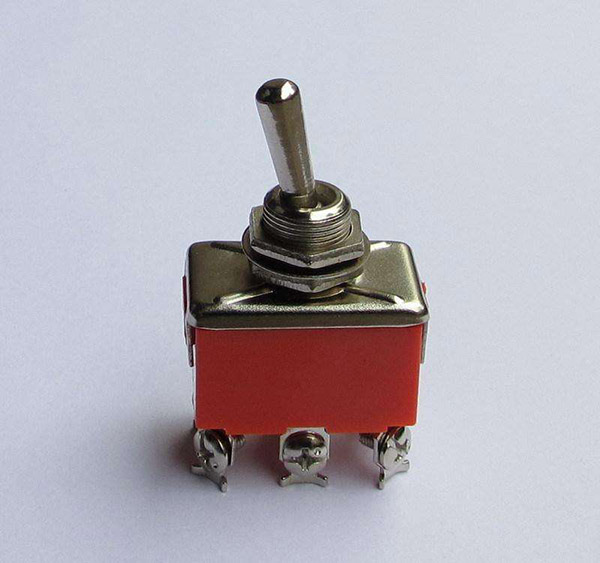

鈕子開關的操作位置有二位和三位兩種。 三位開關又可有某一邊位置不定位等。

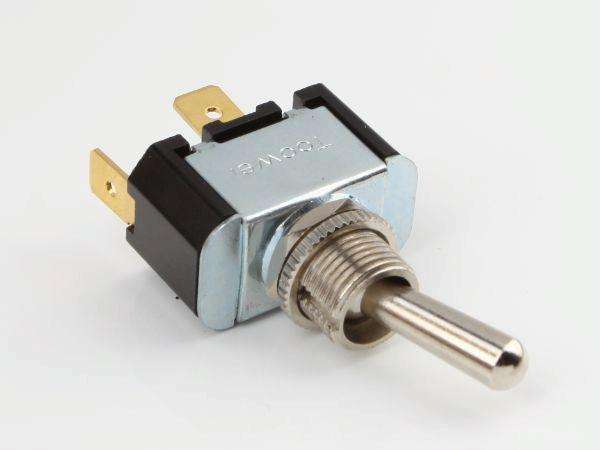

同時，其連接電路種類也較多。鈕子開關的鈕柄種類繁多，如金屬圓錐鈕柄、塑料圓錐鈕柄、熒光鈕柄、塑套鈕柄、球形鈕柄、扁桿鈕柄、鎖桿鈕柄、波形鈕柄、槳式鈕柄等。鎖桿式鈕柄適用于有危險的操作場合。還有“提拔解鎖”式鈕柄， 其上加有彈簧， 螺管口端有銑槽。 操作人員須先把鈕柄提起， 而后推向另一位置， 以保證安全工作。
相關文章推薦：
★墻壁開關安裝步驟與墻壁開關接線方法 ★墻壁開關插座怎么接線與注意事項
1、首先應根據使用條件和功能來選擇合適 類型的開關及接插件。
2、開關,接插件的額定電壓,電流要留有一定的余量。
3、為了接觸可靠,開關的觸點和接插件的線數要留有一定的余量,以便并聯使用或備用。
4、盡量選用帶定位的接插件,以免插錯而造成故障。
5、觸點的接線和焊接可靠,為防止斷線和短 路,焊接處應加套管保護。
