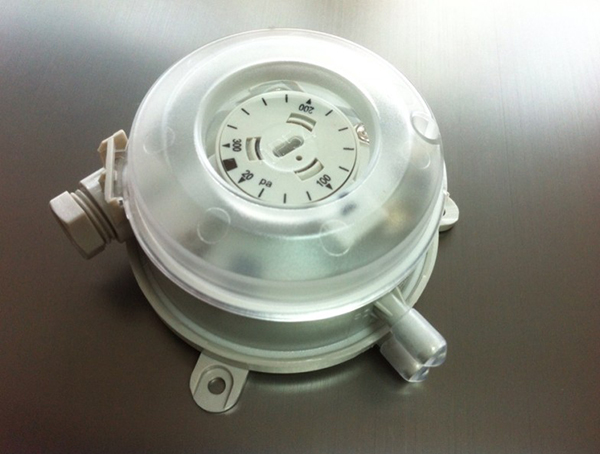

壓差開關是一種特殊的控制開關，它是依據相互部件間的壓力差值并依靠電信號進行信息傳遞控制開關閉合或打開的一類開關。壓差開關也是屬于壓力開關的特殊開關。
壓差開關進行相關操作和控制的時候是利用兩個管道或者其他部件之間的壓力差值進行電訊號發送，它的主要部件一般是由2個膜盒腔組成的，其中一個腔體是由兩片密封膜片密封的，另一個腔體則是被一片感差壓膜片密封。當高壓部分和低壓部分的相關屬性如氣體或液體分別進入兩個腔體時，腔體上的薄膜或其他感應部件就會發生變形，根據變形的信息產生壓力差，這時它們會通過如欄桿彈簧等重要的內部機械結構，當差值達到一定量是就會觸動上面的微動開關，這樣壓差開關就發出了電信號。壓差開關根據這個電信號發生相關的開關閉合或縮小的動作反應。
壓力開關則和壓差開關略有不同，但工作原理依然是感應壓力而進行相關開關操作。當負責測試和感應的部件檢測到一定的臨界壓力值時，傳送裝置就會發送關于壓力的電信號。
壓力開關在市場上通常被分為兩個類別，它們都具有很實用或者很優良的特點：
1、在安裝結構上，壓力開關通常采用非常簡單容易操作的安裝部件模式，因此安裝非常簡潔;
2、在插片的連線連接方式上可以根據用戶的需求進行修改并連接。
3、感應器通常是在密封的不銹鋼部件中，因此不容易受到外部的干擾和傷害。
4、壓力開關可以根據用戶的不容需求進行設計再批量制造給用戶，這極大的滿足了用戶的需求。
相關文章推薦：
★接近開關型號 接近開關原理 接近開關接線圖 ★延時開關原理,延時開關選購
簡易原理
壓差開關總的來說就是利用兩條管道的壓差來發出電訊號，當系列液管二端的壓差升高(或降低)而超過控制器設定值時,發出信號以控制換向閥換向或監視潤滑系統。則閥門進而開大(或關小),從而系統液管二端的壓差減小,達到系統的正常運行。
具體原理
壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道B進入壓差開關閥體活塞的右腔，主管道A卸荷。一旦兩條主管道的壓差達到設定值，活塞克服左腔內彈簧力向左移動，并推動行程開關，使觸點1和2閉合，發出脈沖訊號至系統電控箱，責令換向閥換向，這時主管道A受壓，B卸荷，活塞在二端腔內彈簧的作用下對中，行程開關觸點1和2斷開，觸橋處中位。系統開始第二周期工作，一旦主管道A和B間壓差又達到設定值時，活塞向右移動，行程開關觸點3和4閉合，脈沖訊號再次使系統中的換向閥換向，開始下次循環工作。
應用領域
廣泛使用于監測氣體、非腐蝕性介質,測量絕壓、表壓和絕對壓力。廣泛應用于如下場合，例：空調和潔凈室、智能建筑、環境保護、風扇和吹風控制、過慮器和吹風控制、流體和液位控制。
常見規格
最大工作壓力：所有范圍都是10KPa
溫度范圍：介質和環境溫度從-20~85℃，存儲溫度-40~85℃
介質：空氣、非燃燒和非腐蝕性氣體
隔膜材料：硅樹脂，溫度為200℃，其他材料可選擇定制

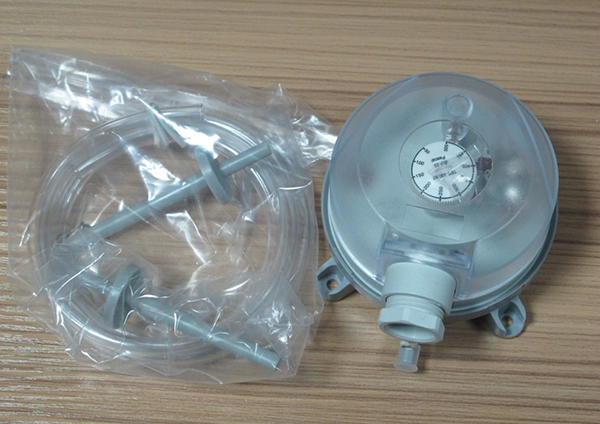

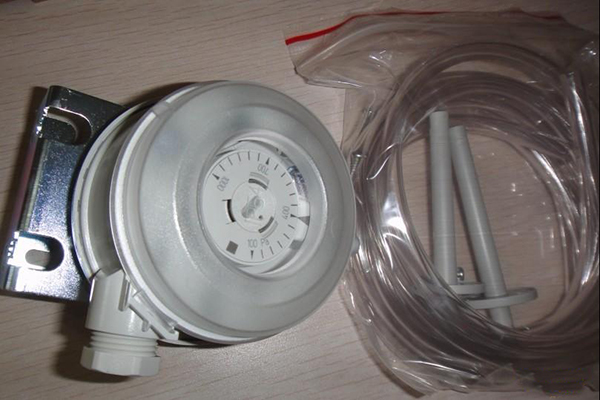

輔件：附三個螺絲接線座，壓力連接管
壓力連接：2個塑料管連接孔P1和P2，外徑6mm
P1連接高壓，記號為+
P2連接低壓，記號為-
外殼材料：開關為PA6.6外殼為PS
重量：帶外殼：約150g，不帶外殼：110g
電氣連接：AMP浮子插入6.3mmX0.8mm,D1N標準：46244,或者按鍵式螺紋端子。電纜PG-11或者M20Xl.5
電氣額定參數：標準型號：max.1.0A(0.4A)/250VAC
低壓型號：max.1.0A/24VDC
相關文章推薦：
★開利中央空調說明書 開利中央空調的正確開關機方法
1、不管同側安裝還是其他方式，都需要接管盡可能短，一端接管的水能放完(防止結冰凍壞)。
2、安裝壓差式水流開關需在換熱器進出水口焊接測壓接口。
3、進水管接“+”端，出水管接“-”端。
4、壓差開關的兩側測壓管和殼體需做保溫。
5、壓差開關提供SPDT觸點，即一個常開和一個常閉觸點可供選擇，用于接入控制器，工廠缺省引出常開觸點。
6、壓差開關可以由工廠直接安裝，并將線直接接入冷水機組的控制器，減少現場人員的安裝出錯的可能性，這樣無疑將增加制造廠的成本，但可以大幅減少因水流開關而產生的技術咨詢和維修費用。
7、壓差開關也可以作為附件提供給現場安裝人員，在現場根據情況進行安裝。用戶可以在現場進出水管上焊接一個G1/2”內絲，安裝一個小球閥，然后再安裝一個G1/2”-1/4”SAE(7/16”-20UNF)接頭，通過?6.35銅管擴喇叭口與壓差開關連接，但壓差開關需要固定支架。另外也可以選擇壓差開關“+”端接口為G1/4”，“-”端接口為1/4”SAE(7/16”-20UNF)，用戶在進水端焊接G1/2”內絲,經過G1/2”轉為G1/4”的外螺紋轉換頭，再接上G1/4”內螺紋球閥，然后將壓差開關直接擰在閥門上，另外一端連接方法同前面一種方法，這種連接方法具有防呆效果，用戶現場安裝不會搞錯“+”和“-”端。
8、對于多冷水機組并聯的系統，需要在冷水機組的換熱器進出口取壓，而不能在單向閥或電動蝶閥后取壓，否則測到的是整個系統的壓差。
相關文章推薦：
★墻壁開關安裝步驟與墻壁開關接線方法 ★開關插座安裝指南,不看會后悔
1. 如果壓差開關安裝沒有按照上述說明，兩個端口向下，則開關點檢測壓差將偏差20Pa，這主要是由壓差開關的原理決定(壓差開關中有一個非常薄的氣膜將內部分為兩個腔，如果氣膜不是垂直安裝而是水平安裝，則氣膜本身的自重將影響氣體壓差檢測)。
2. 避免電擊或損壞設備，移去上蓋時應確保電源開關處于關閉狀態。
3. 使用前應完成電線連接并檢查連接狀態。不正確的連線可能導致此設備永久性損壞。
