通用水泥按國(guó)家標(biāo)準(zhǔn)的規(guī)定有六個(gè)品種：
1、硅酸鹽水泥(代號(hào)P.I或P.II)，P.I型不摻加混合材，P.II型允許有不超過5%的活性礦物混合材料;

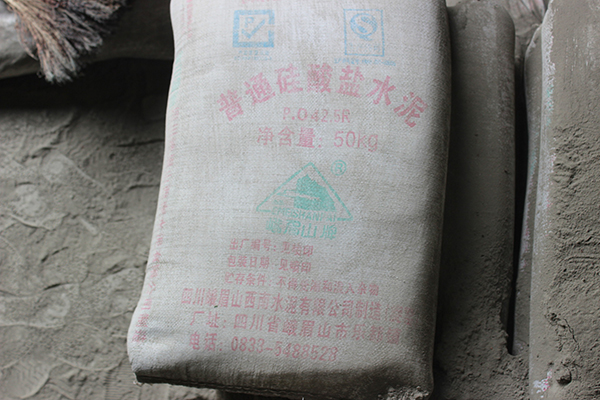

2、普通硅酸鹽水泥(P.0)，允許以5%~15%的混合材等量取代硅酸鹽熟料;

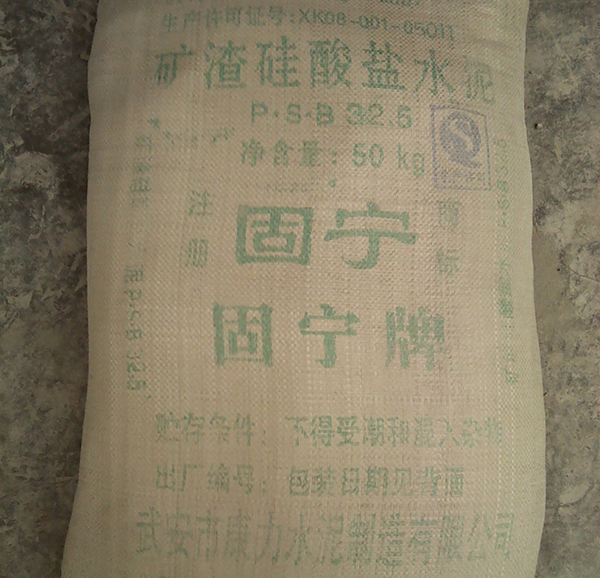

3、礦渣硅酸鹽水泥(P.S)，在生產(chǎn)水泥時(shí)允許以20%~70%的?；郀t礦渣作為混合材燈亮取代硅酸鹽熟料，由于礦渣硬化比熟料大，共同磨細(xì)時(shí)，水泥中的礦渣顆粒太粗，礦渣的潛在活性不能充分發(fā)揮;
4、火山灰質(zhì)硅酸鹽水泥(P.P)，允許有20%~50%的火山灰質(zhì)材料作為混合材等量取代熟料;
5、粉煤灰硅酸鹽水泥(P.F)，允許有20%~40%的粉煤灰等量作為混合材取代熟料;

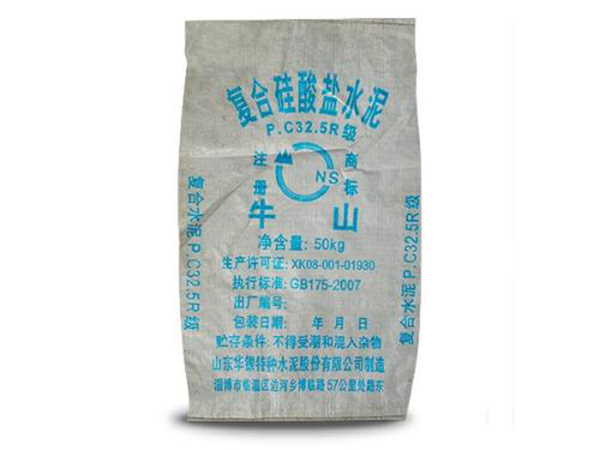

6、復(fù)合硅酸鹽水泥(P.C)，用兩種以上礦物混合材總量20%~40%取代硅酸鹽熟料。
1、以硅酸鹽水泥熟料和適量的石膏、及規(guī)定的混合材料制成的水硬性膠凝材料。
2、材料：
(1) 硅酸鹽水泥熟料由主要含CaO、SiO2、Al2O3、Fe2O3的原料，按適當(dāng)比例磨成細(xì)粉燒至部分熔融所得以硅酸鈣為主要礦物成分的水硬性膠凝物質(zhì)。其中硅酸鈣礦物不小于66%，氧化鈣和氧化硅質(zhì)量比不小于2.0。
(2)石膏5.2.1.1 天然石膏:應(yīng)符合GB/T 5483中規(guī)定的G類或M類二級(jí)(含)以上的石膏或混合石膏。5.2.1.2 工業(yè)副產(chǎn)石膏:以硫酸鈣為主要成分的工業(yè)副產(chǎn)物。采用前應(yīng)經(jīng)過試驗(yàn)證明對(duì)水泥性能無害。
(3)活性混合材料符合GB/T203、GB/T18046、GB/T1596、GB/T2847標(biāo)準(zhǔn)要求的?；郀t礦渣、?；郀t礦渣粉、粉煤灰、火山灰質(zhì)混合材料。
(4) 非活性混合材料活性指標(biāo)分別低于GB/T203、GB/T18046、GB/T1596、GB/T2847標(biāo)準(zhǔn)要求的?；郀t礦渣、?；郀t礦渣粉、粉煤灰、火山灰質(zhì)混合材料;石灰石和砂巖，其中石灰石中的三氧化二鋁含量應(yīng)不大于2.5%。
(5) 助磨劑水泥粉磨時(shí)允許加入助磨劑，其加入量應(yīng)不大于水泥質(zhì)量的0.5%，助磨劑應(yīng)符合JC/T667的規(guī)定。
相關(guān)文章推薦：
★砂漿王配方 如何制做砂漿王 ★乳膠漆配方是什么 內(nèi)墻乳膠漆配方
(1) 硅酸鹽水泥的強(qiáng)度等級(jí)分為42.5、42.5R、52.5、52.5R、62.5、62.5R六個(gè)等級(jí).
(2)普通硅酸鹽水泥的強(qiáng)度等級(jí)分為42.5、42.5R、52.5、52.5R四個(gè)等級(jí)。
(3)礦渣硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥、粉煤灰硅酸鹽水泥、復(fù)合硅酸鹽水泥的強(qiáng)度等級(jí)分為32.5、32.5R、42.5、42.5R、52.5、52.5R六個(gè)等級(jí)。
相關(guān)文章推薦：
★水泥砂漿標(biāo)號(hào)有哪些? 水泥砂漿強(qiáng)度等級(jí)標(biāo)準(zhǔn) ★常用水泥砂漿配合比和強(qiáng)度等級(jí) 水泥砂漿施工知識(shí)
由于在配置水泥的過程添加的材料不同，因此有了如下的幾個(gè)品種。普通硅酸鹽水泥，P.O，礦渣硅酸鹽水泥，P.S，火山灰質(zhì)硅酸鹽水泥，P.P，粉煤灰硅酸鹽水泥，p.F，復(fù)合硅酸鹽水泥，P.C，石灰石硅酸鹽水泥，P.L。
