生活中到處都需要用到電,電線是用來運輸電力,開關電源掌控著電力的使用,現在每家每戶都有開關電源,人們常會遇到開關電源不靈的情況,那么我們就要了解一下開關電源接線方法,以及開關電源接線圖,因?yàn)榱私饨泳€之后我們才能修正電源開關。電源接線十分的危險,關于它的原理我們一定要了解清楚,清楚之后再進行接線。下面就具體的為大家介紹一下開關電源接線方法。
開關電源接線方法

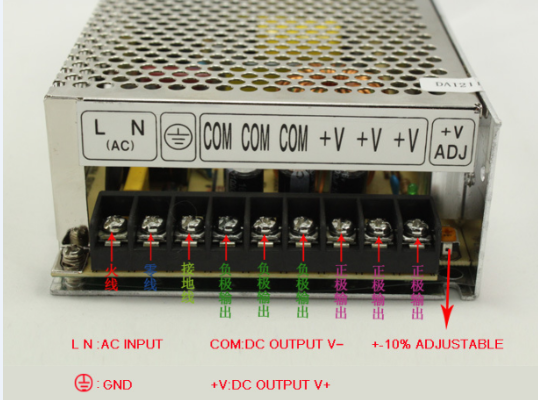

開關電源接線方法,左邊第一、二個接線柱L、N:AC INPUT,交流電輸入端,分別接交流電的火線和零線;
開關電源接線方法,左邊第三個接線柱:GND,接地線,
開關電源接線方法,左邊第四、五、六個接線柱:均為COM,DC OUTPUT V-,直流輸出端,作為直流電壓輸出端的負極;
開關電源接線方法,左邊第七、八、九個接線柱:均為+V,DC OUTPUT v+,直流輸出端,作為直流電壓輸出端的正極;
開關電源接線方法,左邊第十個接線柱:+V ADJ,+-10% ADJUSTABLEA,電壓調節,用于調節直流電壓的值。
開關電源接線圖
