電流互感器的作用 電流互感器的工作原理

　　電流互感器，是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中。那么電流互感器的作用有哪些呢?電流互感器的工作原理是什么呢?

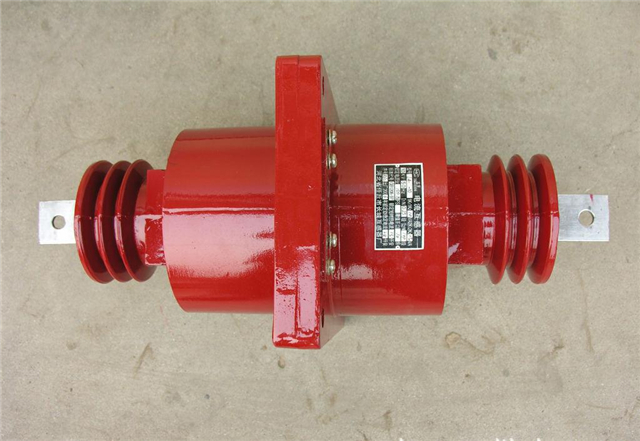

　　電流互感器簡介

　　電流互感器原理[2] 是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

　　電流互感器的作用

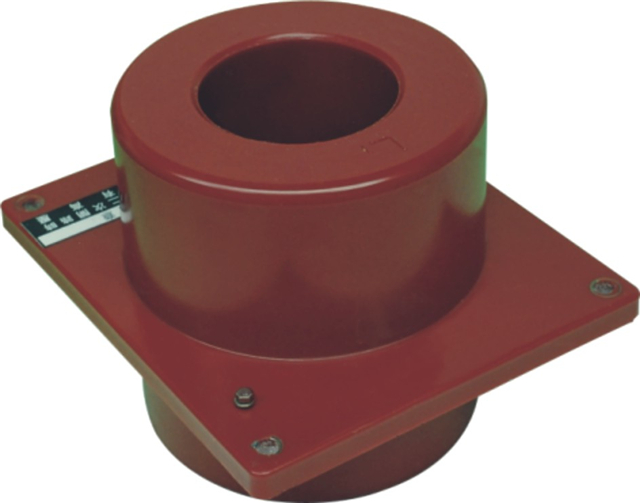

　　電流互感器的主要所用是用來將交流電路中的大電流轉換為一定比例的小電流(我國標準為5安倍)，以供測量和繼電保護只之用。大家應該知道在發電、變電、輸電、配電過程中由于用電設備的不同，電流往往從幾十安到幾萬安都有，而且這些電路還可能伴隨高壓。那么為了能夠對這些線路的電路進行監控、測量，同時又要解決高壓、高電流帶來的危險，這時就需要用到電流互感器了。有些人可能見過電工用的鉗形表 ，這是一種用來測量交流電流的設備，它那個“鉗”便是穿心式電流互感器。

　　電流互感器的工作原理

　　電流互感器的原理是依據電磁感應原理，它的一次繞組經常有線路的全部電流流過，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

　　在理想的電流互感器中，如果假定空載電流Ⅰ0=0，則總磁動勢Ⅰ0N0=0，根據能量守恒定律，一次繞組磁動勢等于二次繞組磁動勢，即 Ⅰ1NI=-Ⅰ2N2

　　即電流互感器的電流與它的匝數成反比，一次電流對二次電流的比值Ⅰ1 /Ⅰ2稱為電流互感器的電流比。當知道二次電流時，乘上電流比就可以求出一次電流，這時二次電流的相量與一次電流的相量相差1800。
