管道設備的應用中,止回閥的作用是非常重要的。而且止回閥的安裝位置對于整個管道系統的安全性來講至關重要。那么接下來小編要大家了解的是止回閥規格有哪些、止回閥安裝位置在哪里。
止回閥規格
對夾升降式止回閥：H71X、H71H;
對夾蝶形雙瓣止回閥：H76X、H76H;
對夾圓片式止回閥：H74H、H74I、H74M;
靜音止回閥：H42H、H42W;
微阻緩閉式止回閥：HH44H、HH46H、HH49H;
橡膠閥瓣式止回閥：HC44X;
消聲止回閥：HC41H、HC41X、HC41T;
升降式止回閥：H41H、H41W;
旋啟式止回閥：H44H、H44W;
滑道滾球式止回閥:HQ41X;
焊接止回閥：H61Y、H62Y、H64Y。
止回閥安裝位置
止回閥安裝在管道轉彎彎頭或垂直方向落差較大的地方，也是防止水錘對管道的影響及破壞，所以應該裝在4處，防止回水對水表的沖擊。

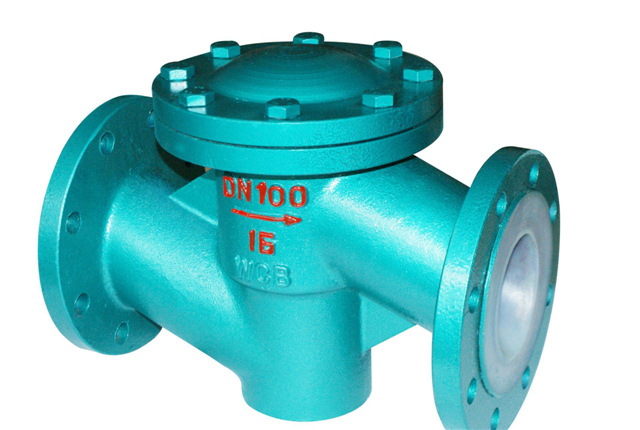

升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。碟式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。
旋啟式止回閥：旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
