三偏心蝶閥結構 三偏心蝶閥原理

　　閥桿軸心同時偏離碟片中心及本體中心，且密封副為斜椎的蝶閥成為三偏心蝶閥。它適用范圍已可以耐壓高達 2500 磅級、耐溫低至 -196 ℃、高達 700 ℃、密封達到 0 泄漏、調控比高達 100:1 以上。接下來小編就來介紹一下三偏心蝶閥結構以及三偏心蝶閥原理，希望能夠幫助大家更好的了解三偏心蝶閥。

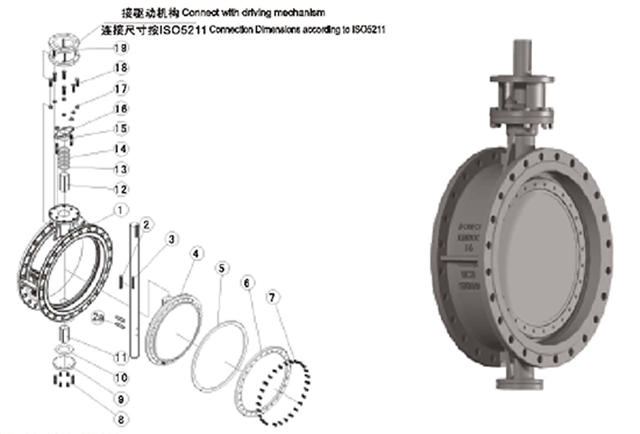

　　三偏心蝶閥結構——本質耐火結構

　　很多閥門都聲稱具有耐火構造、但其中極大部分閥門為了減少泄漏量而采用了軟硬雙重閥座構造、其實這很危險。因?yàn)榛馂?zāi)時軟密封閥座的不完全燃燒會使金屬支持閥座產生應力、溫差變形、從而導致耐火機能失靈。所以、當前歐美正在逐漸排除這類名不副實的耐火閥。 Tritrc 因?yàn)槭橇阈孤?、所以不需要軟密封的介助、屬名副其?shí)的本質耐火構造、并獲有 API607 、API6FA 和 BS6755Part2 的耐火檢驗合格認可證書。這保證了 Tritec 可以被應用于石油、石化等各種危險區域。在保守的英國、其北海油田的各個關鍵部位所使用的閥門、幾乎全被 Tritec 囊括即是最好的例證。

　　三偏心蝶閥結構——高密封填料結構

　　在閥門的泄漏問題上、傳統上往往都集中于閥座的泄漏、即內漏、而忽略了填料部的泄漏、即外漏。而實際上、在當前環境問題被日益重視的當代社會、外漏危害性遠大于內漏已成為不爭的事實。 Tritec 三偏心蝶閥屬回轉型閥門、其閥桿動作僅為 90 °回轉而已、這與閘閥、截止閥等閥桿動作為螺旋多回轉往復運動相比、其填料部所受磨損程度很低、相對地使用壽命很長、更由于 Tritec 在填料密封等防止外部泄漏構造上、采取了最高標準設計、從而可以在按照 EPA21 規格下進行外部泄漏測試時、標準密封性能保證在 100ppm 以下。

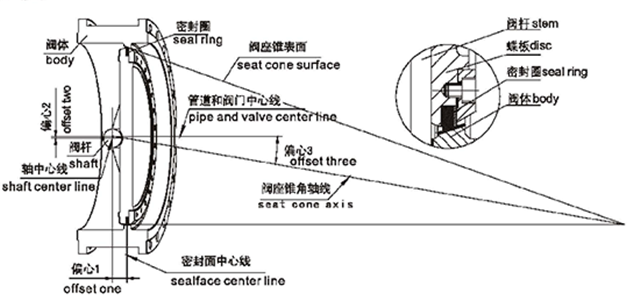

　　三偏心蝶閥原理

　　三偏心蝶閥規格
