角式截止閥，啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。接下來我們要介紹的角式截止閥規格以及角式截止閥安裝。

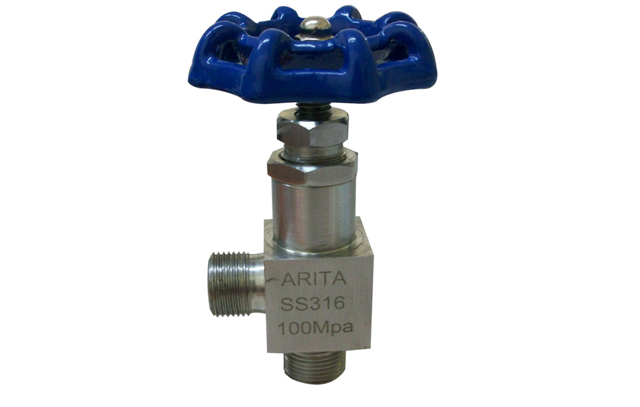

角式截止閥的介紹
保溫截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
角式截止閥安裝
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及偉動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
角式截止閥規格
美日標截止閥：J41Y、J41W;
波紋管截止閥：WJ41H、WJ41W;
不銹鋼截止閥：J41F、J41H、J41W;
低溫截止閥：DJ41H、DJ41Y、DJ41F;
電動截止閥：J941F、J941H;
焊接截止閥：J61Y、J61W、J961Y、J961W;
角式截止閥：J44H、J44W、J47H、J47W;
襯氟截止閥：J41F46;
氣動截止閥：J641F、J641H、J641W;
傘齒輪截止閥：J541H、J541W;
保溫截止閥：BJ41F、BJ41H。
