換向閥顧名思義就是一種能夠改變液體流動方向的閥門。整體結構比較簡單，多用于一些流量比較小的生產工藝上。接下來小編就通過對換向閥工作原理以及作用、型號的介紹來幫助大家了解這閥門。
換向閥的作用
電磁閥是用來控制流體的方向的自動化基礎元件，屬于執行器;通常用于機械控制和工業閥門上面，對介質方向進行控制，從而達到對閥門開關的控制。
換向閥工作原理
六通換向閥主要由閥體、密封組件、凸輪、閥桿、手柄和閥蓋等零部件組成(圖1)。閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。
(1)六通閥的閥體由隔板分成兩腔，每腔都有3個通道，中間為進油口，兩端為出油口。閥體為碳鋼板焊結構，體積小，質量輕，結構緊湊，提高了材料的利用率，縮短了生產周期，降低了成本。密封面堆焊不銹鋼，防銹耐腐蝕，密封面經過精加工后拋光研磨，表面粗糙度Ra≤0.8μm。
(2)六通閥有兩組密封組件。每組密封組件(圖2)由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，保證每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。
換向閥型號

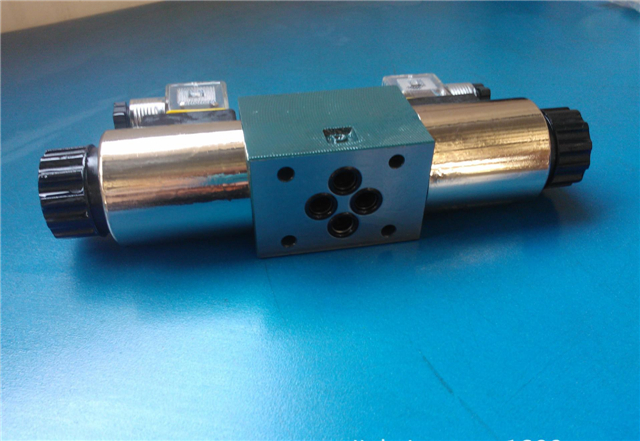

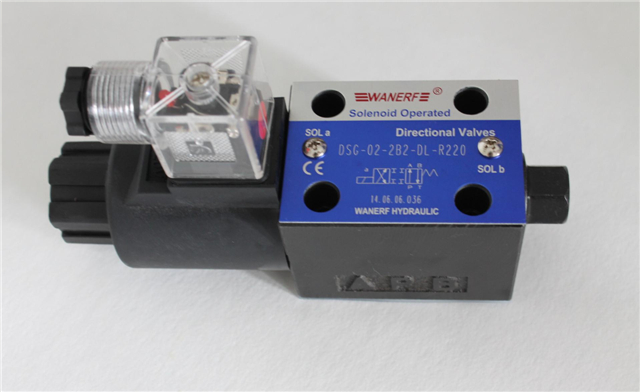

三位四通電磁換向閥型號有：DSG-02-3C2,DSG-02-3C3，DSG-02-3C4，DSG-02-3C5，DSG-02-3C6,DSG-02-3C60,DSG-02-3C7,DSG-02-3C8,DSG-02-3C9等。
好了，以上就是小編對換向閥工作原理、型號、以及作用的介紹，希望能幫助到大家了解換向閥。更多的建材資訊，敬請關注保障網。
