比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。接下來我們就來介紹一下比例式減壓閥原理以及比例式減壓閥安裝，希望能幫助大家更好的了解比例式減壓閥。
比例式減壓閥是什么?

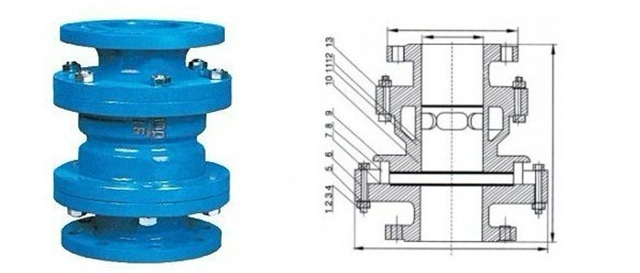

閥門利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥原理
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值;當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低(符合流量-壓力特性曲線)，直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
比例式減壓閥安裝
1、在比例式減壓閥安裝前應將管道沖洗干凈并在閥前加裝 Y 型過濾器.由于管道內細小的雜物都將會導致減壓閥關閉不嚴從而引起滲漏而失效導致閥后管網靜壓超高. 過濾器應設置在總管上并去掉堵頭引出裝有閥門的排水管至污水池以便及時排污.
2、比例式減壓閥前后必須設置閘閥或蝶閥以便檢修時切斷水源.
3、比例式減壓閥宜垂直安裝. 其安裝說明書上說可垂直安裝也可水平安裝但當水平安裝時由于重力作用會造成下部的偏心磨損因此宜垂直安裝并應按閥體上所示箭頭方向安裝. 江銀大廈消火栓給水自動噴淋系統比例式減壓閥均采用垂直安裝減壓效果明顯功能正常.
4、在高層建筑消防給水中為保證供水的不間斷性減壓閥組宜設計為兩組同徑并聯其中一組工作
一組備用. 且應與前后管徑相同以便檢修更換時不影響供水.
