墊圈是在被連接件與螺母之間的零件。一般為扁平形的金屬環,用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力。那么墊圈常用種類有哪些?墊圈的作用是什么呢?
墊圈常用種類有哪些?
墊圈分為:平墊圈-C級、大墊圈-A和C級、特大墊圈-C級、小墊圈-A級、平墊圈-A級、平墊圈-倒角型-A級、鋼結構用高強度墊圈、球面墊圈、錐面墊圈、工字鋼用方斜墊圈、槽鋼用方斜墊圈、標準型彈簧墊圈、輕型彈簧墊圈、重型彈簧墊圈、內齒鎖緊墊圈、內鋸齒鎖緊墊圈、外齒鎖緊墊圈、外鋸齒鎖緊墊圈、單耳止動墊圈、雙耳止動墊圈、外舌止動墊圈、圓螺母用止動墊圈。

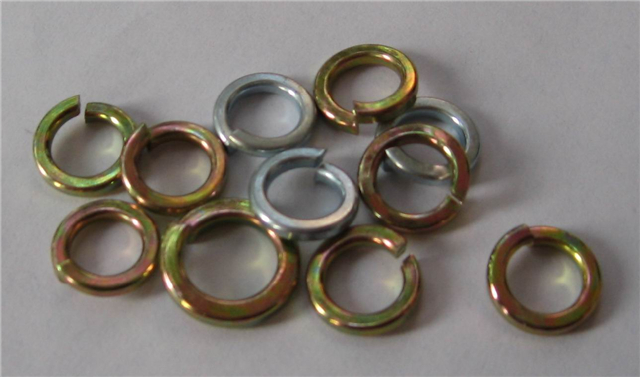

墊圈的作用——彈簧墊圈
(彈簧)墊圈, 卡簧是有彈性的墊子或卡防松墊圈一種防止螺栓松動的墊圈。防松墊圈的工作原理非常簡單。它由兩片墊圈組成。外側是帶有放射狀凸紋面,而內側為斜齒面。當裝配時,內側斜齒面間相對,外側放射狀 凸紋面與兩端接觸面成咬合狀態,當連接件受到振動,并使螺栓發生松動趨勢 時,僅僅允許兩片墊圈內側斜齒面間相對錯動,產生抬升張力,從而達到100%的鎖緊。

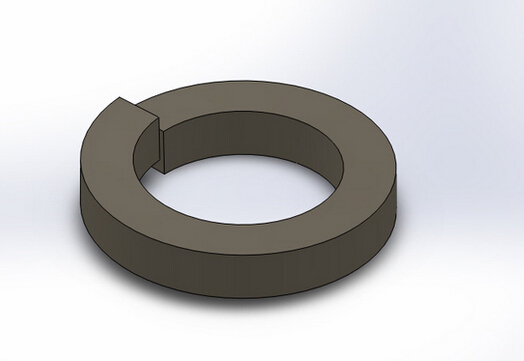

彈簧墊圈的作用是防松,即防止螺母松動,一般用在不大的沖擊載荷的結構或不太重要的防松結構或一單螺母松動不會造成大的事故的結構和場合中。彈簧墊圈的防松是靠壓縮彈簧墊圈產生的彈力和彈簧墊圈的缺口的刃邊卡到連接面上起到防松效果的。若連接面比較重要,不允許劃傷,則需要加個平墊,防止彈簧墊圈劃傷接觸面,但防松效果會有所下降。另當螺栓的通孔孔徑較多,使彈簧墊圈的接觸面積變小,加個平墊為了增加接觸面積,例如長條孔時一般加平墊。

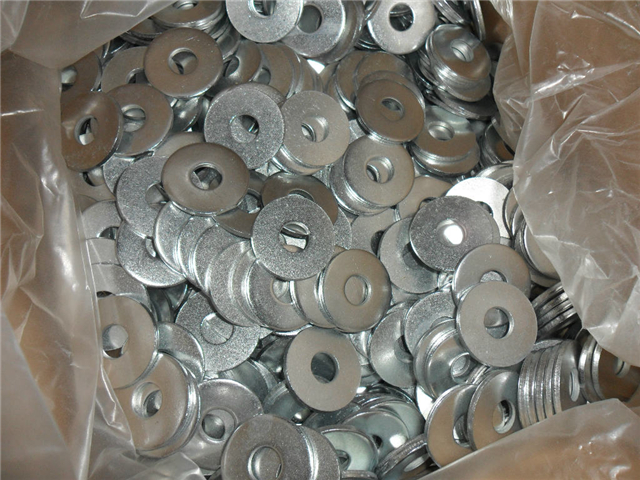

墊圈的作用——平墊圈
平墊圈一般用在連接件中一個是軟質地的,一個是硬質地較脆的,其主要作用是增大接觸面積,分散壓力,防止把質地軟的壓壞。而彈簧墊圈的彈簧的基本作用是再螺母擰緊之后給螺母一個力,增大螺母和螺栓之間的摩擦力!材料為65Mn(彈簧鋼)、熱處理硬度為HRC44~51HRC,經表面氧化處理。
平墊圈在被連接件與螺母之間的零件。一般為扁平形的金屬環,用來保護被連接件的表面不受螺母擦傷,分散螺母對被連接件的壓力。 split washer彈簧墊圈(一般廠家會管washer叫“華司”) flat washer平墊圈。
1.C級墊圈沒有Ra3.2和去毛刺的要求。
2.C級適用于中等裝配系列,A級適用于精裝配系列
3.GB848-85主要用于帶圓柱頭螺釘,其他用于標準六角螺栓,螺釘和螺母。
4.材料力學性能等級:鋼 200HV; 奧氏體不銹鋼 A200。
5.標記示例:標準系列、公稱尺寸d=8mm,性能等級為200HV級、不經表面處理的平墊圈:墊圈GB97.1—85 8 200HV
