您知道可視對講門鈴的原理是什么嗎?變壓器次級輸出的交流低壓經橋式整流、電容濾波、7812穩壓，得到+12V直流電壓，經插座Vl輸入，一路直接給繼電器K供電，另一路經D3隔離，產生VCC給其他電路供電?？梢晫χv門鈴如何接線呢?下面小編就詳細為您介紹。
可視對講門禁系統原理說明

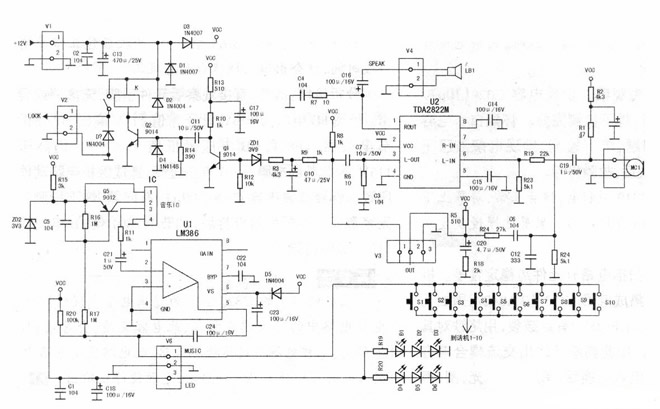

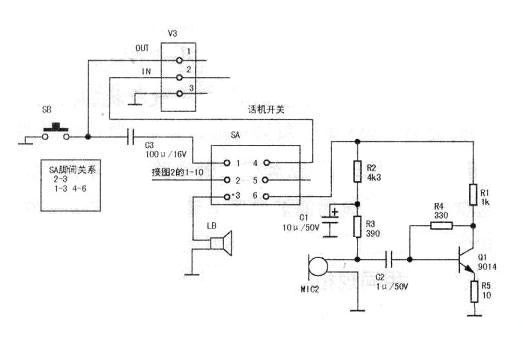

下圖是該對講門鈴的主電路，二圖是室內話機部分。
變壓器次級輸出的交流低壓經橋式整流、電容濾波、7812穩壓，得到+12V直流電壓，經插座Vl輸入，一路直接給繼電器K供電，另一路經D3隔離，產生VCC給其他電路供電。
當戶外有人按下按鍵S1～S10之一時，如按下的是Sl，此時Q5基極通過R17、插座V6①腳經Sl、話機開關SA②、③腳，喇叭LB到地，形成電流通路，相當于把R17下端接地，故Q5基極為低電平，Q5飽和導通，音樂lC②腳有觸發高電平，其③腳輸出音樂信號，經Ul(LM386)放大后，由Ul⑤腳輸出，經V6①腳、Sl，話機又簧開關SA②、③腳送到喇叭LB，使之發出聲音。由于話機開關SA的特殊結構，該音頻信號還可耦合至話機開關SA④腳，再經插座V3②腳耦合至U2(TDA2822M)⑦腳，放大后由①腳輸出，使按門鈴者也可以聽到LB1發出的聲音。主人聽到LB發出的聲音后，摘下話機，屋內與戶外的二人可以通話。MIC1拾取的聲音信號送入U2⑥腳，放大后由③腳輸出，經插座V3①腳、話機上的C3，話機開關SA①、③腳耦合到喇叭LB，主人可聽到對方的說話聲。VCC經主電路的R5降壓后，再經插座V3②腳給室內話機的MIC2和Ql供電。主人的說話聲經MIC2拾取、Ql放大后，又經話機開關SA④、⑥腳，插座V3②腳送至U2⑦腳，放大后由①腳輸出，推動喇叭LB1發聲，從而實現二人間的通話。
主人摘下話機后，插座V6①腳到地的通路就切斷了，R17下端恢復了高電平，Q5截止，音樂lC和Ul都停止工作。插座V3①腳由于開鎖開關SB的斷開，通常是高電平，穩壓管ZD1處于擊穿狀態，Ql飽和，Q2截止，繼電器K不吸合門無法打開。當主人按下開鎖開關SB后，V3①腳接地，ZD1截止，Ql截止，Ql集電極的高電平經Cll耦合到Q2基極，Q2飽和，繼電器K得電，觸點閉合，電磁鎖LOCK得電動作，樓宇門打開。
二、可視對講系統門鈴故障維修
按下Sl～Sl0中的任意一鍵，若能聽到門鈴聲，說明Q5、音樂IC和Ul工作基本正常。
雙方能通話，說明U2和室內話機工作基本正常。
插座V3①腳正常是高電位，①腳對地短接時，若能聽到繼電器K的吸合聲，說明開鎖電路是正常的。
樓宇門對講系統，分立元件多、電路復雜，但有了原理圖，維修就容易了。
由于供電電壓低，故障率并不高。電磁鎖使用頻繁，故易損壞。維修時，若能聽到繼電器K的吸合聲，但電磁鎖不動作，可認定電磁鎖損壞。另外，由于震動的原因，主電路易發生開焊故障。
若哪一部分電路不正常，首先應查供電部分。由于各部分接口標注清晰，把主板、按鍵板、話機摘下維修，一般容易排除故障。
例1：ZD2擊穿，無門鈴聲，但不知何故，按下開鎖開關SB，卻聽不到K的吸合聲，換新K后故障排除。
例2：不能對講。經查U2(TDA2822M)損壞，換新后不久又損壞，經查VCC電壓為16V，高于TDA2822M的最大供電電壓15V。最后查出是電源板的7812擊穿，估計是過熱損壞。將其換新并加大散熱片，故障排除。
例3：按下個別按鍵門鈴不響，一般是按鍵的故障，換新后可排除故障。
