室外消火栓是設置在建筑物外面消防給水管網上的供水設施，那么，您了解室外消火栓的設計規范嗎?對多層建筑，市政消火栓保護半徑150mm內，如消防用水量不大于15L/s，被建筑物可不設室外消火栓。消火栓箱常見尺寸您了解嗎?尺寸800×650×240，箱內包括室內消火栓一個、消防水槍一支、消防水帶一盤;鐵板厚度1.0mm。接下來，買購網小編就來為您詳細介紹一下。
室外消火栓 是設置在建筑物外面消防給水管網上的供水設施，主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶、水槍出水滅火。所以，室外消火栓系統也是撲救火災的重要消防設施之一。
一、室外消防給水管網的設計
室外消防給水管道可采用高壓、臨時高壓和低壓管道。城鎮、居住區、企業事業單位的室外消防給水，一般均采用低壓給水系統，而且，常常與生產、生產給水管道合并使用。但是，高壓或臨時高壓給水管道為確保供水安全，應與生產、生活給水管道分開，設置獨立的消防給水管道。
(一)按水壓要求分類

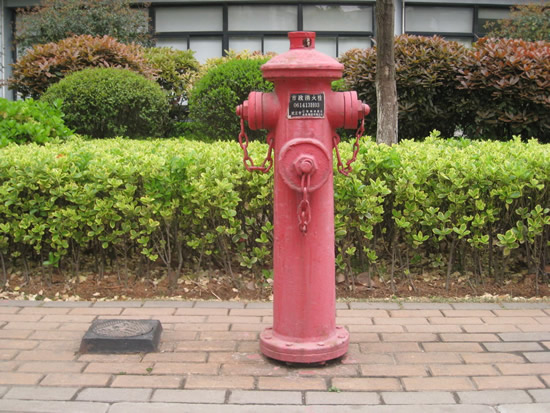

室外消火栓的設計規范 消火栓箱常見尺寸說明
1、高壓給水管網。是指管網內經常保持足夠的壓力，火場上不需使用消防車或其他移動式水泵加壓，而直接由消火栓接出水帶、水槍滅火。當建筑高度小于等于24m時，室外高壓給水管道的壓力應保證生產、生活、消防用水量達到最大，且水槍布置在保護范圍內任何建筑物的最高處時，水槍的充實水柱不應小于10m。當建筑物高度大于24m時，應立足于室內消防設備撲救火災。
2、臨時高壓給水管網。在臨時高壓給水管道內，平時水壓不高，通過高壓消防水泵加壓，使管網內的壓力達到高壓給水管道的壓力要求。當城鎮、居住區或企事業單位有高層建筑時，可以采用室外和室內均為高壓或臨時高壓的消防給水系統，也可以采用室內為高壓或臨時高壓，而室外為低壓的消防給水系統。氣壓給水裝置只能算臨時高壓消防給水系統。一般石油化工廠或甲乙丙類液體、可燃?xì)怏w儲罐區多采用這種管網。
3、低壓給水管網。是指管網內平時水壓較低，火場上水槍的壓力是通過消防車或其它移動消防泵加壓形成的。消防車從低壓給水管網消火栓內取水，一是直接用吸水管從消火栓上吸水;二是用水帶接上消火栓往消防車水罐內放水。為滿足消防車吸水的需要，低壓給水管網最不利點處消火栓的壓力不應小于0.1mp2。一般城鎮和居住區多采用這種管網。

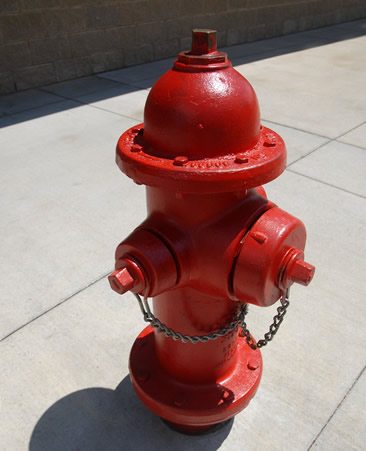

室外消火栓的設計規范 消火栓箱常見尺寸說明
(二)按管網平面布置分類
1、環狀消防給水管網。城鎮市政給水管網、建筑物室外消防給水管網應布置成環狀管網，管線形成若干閉合環，水流四通八達，安全可靠，其供水能力比枝狀管網在1.5―2.0倍。但室外消防用水量不大于15L/3時，可布置成枝狀管網。輸水平管向環狀管網輸水的進水管不應小于2條，輸水管之間要保持一定距離，并應設置連接管。室外消防給水管網的管徑不應小于200mm，有條件的其管網不應小于150mm。
2、枝狀消防給水管網。在建設初期，或者分期建設和較大工程或是室外消防用水量不大的情況下，室外消防供水管網可以布置成枝狀管道。即是管網有設成樹枝狀，分枝后干線彼此無聯系，水流在管網內向單一方向流動，當管網檢修或損壞時，其前方就會斷水。所以，應限制枝狀管網的使用范圍。
二、室外消火栓布置的消防要求
1、設置的基本要求。室外消火栓設置安裝應明顯容易發現，方便出水操作，地下消火栓還應當在地面附近設有明顯固定的標志。地上式消火栓選用于氣候溫暖地面安裝，地下室選用氣候寒冷地面。
2、市政或居住區室外消火設置。室外消火栓應沿道路鋪設，道路寬度超過60m時，宜兩側均設置，并宜靠近十字路口。布置間隔不應大于120m，距離道路邊緣不應超過2m，距離建筑外墻不宜小于5m，距離高層建筑外墻不宜大于40m，距離一般建筑外墻不宜大于150m。
3、建筑物室外消火栓數量。室外消火栓數量應按其保護半徑，流量和室外消防用量綜合計算確定，每只流量按10――15L/5升。對于高層建筑，40m范圍內的市政消火栓可計入建筑物室外消火栓數量之內;對多層建筑，市政消火栓保護半徑150mm內，如消防用水量不大于15L/s，被建筑物可不設室外消火栓。
4、工業企業單位內室外消火栓的設置要求。對于工藝裝置區，或儲罐區，應沿裝置周圍設置消火栓，間距不宜大于60m，如裝置寬度大于120m，宜在工藝裝置區內的道路邊增改消火栓，消火栓栓口直徑宜為150mm。對于甲、乙、丙類液體或液化氣體儲罐區，消火栓應改在防火堤外，且距儲罐壁15m范圍內的消火栓，不應計算在儲罐區可使用的數量?jī)?nèi)。
三、室外消火栓保護半徑與最大布置間距的設計
1、室外消火栓的保護半徑。室外低壓消火栓給水的保護半徑一般按消防車串聯9條水帶考慮，火場上水槍手留有10m的機動水帶，如果水帶沿地面鋪設系數按0.9計算，那么消防車供水距離為(9×20-10)×0.9=153m。所以，室外低壓消火栓保護半徑為150m。室外高壓消火栓給水的保護半徑按串聯6條水帶考慮，同樣計算，其保護半徑為(6×20-10)×0.9=99m。所以，室外高壓消火栓保護半徑為100m。
2、室外消火栓的最大布置間距。室外消火栓間距布置的原則，是保證城鎮區域任何部位都在兩個消火栓的保護半徑之間。根據城鎮道路建設情況，市政消火栓最大布置間距X=√R2-(L/z)2，R是消火栓最大保護半徑，L是街道中心線之間的距離，按城市規劃要求約為160m。經計算得：室外低壓消火栓間距X=127m，室外高壓消火栓間距X=600m?？紤]火場供水需要，室外低壓消火栓最大布置間距不應大于120m，高壓消火栓最大布置間距不應大于60m。
四、室外消火栓的流量與壓力設計
1、室外消火栓的流量。室外低壓消火栓給水的流量取決于火場上所出水槍的數量。每個低壓消火栓一般只供一輛消防車出水，常出2支口徑為19mm的直流水槍，火場要求水槍充實水柱為10―15m，則每支水槍的流量為5―6.5L/S，2支水槍的流量為10―13L/S，考慮接口及水帶的漏水，所以每個低壓消火栓的流量按10―15L/S計。每個室外高壓消火栓給水一般按出口徑為19mm的直流水槍考慮，水槍充實水柱為10―15m，則要求每個高壓消火栓的流量不小于5L/S。
2、室外消火栓的壓力。室外消火栓的流量與壓力密切相關，若出口壓力高，則其流量就大。室外低壓消火栓的出口壓力，按照一條水帶給消防車水罐上水考慮，要保證2支水槍的流量，那么，最不利點處消火栓出口壓力經計算不應小于0.1Mpa。室外高壓消火栓給水的出口壓力，在最大用水量時，應滿足噴嘴口徑為19mm的水槍布置在建筑物最高處，每支水槍的計算流量不小于5L/S，充實水柱不小于10m，采用直徑65mm、長120m的水帶供水時的要求。其最不利點處消火栓的出口壓力應是水柱噴嘴處所需水壓、水帶水頭損失、水槍出口與消火栓出口之間的高程壓差三者之和。
二、消火栓箱尺寸
常規消火栓箱規格有：
尺寸800×650×240，箱內包括室內消火栓一個、消防水槍一支、消防水帶一盤;鐵板厚度1.0mm。
尺寸1200×700×240，箱內包括室內消火栓一或二個、消防水槍一或二支、消防水帶一或二盤;(單栓或雙栓消防栓箱)，箱體鐵板厚度1.0mm。
尺寸1500×700×240，箱內包括室內消火栓一個QZ19水槍一支、消防水帶一盤、啟泵按鈕一只、干粉滅火器三具;消火栓箱厚度1.2mm。
尺寸1600×750×240，箱內包括室內消火栓一個、消防軟管卷盤一套、啟泵按鈕一 只2kgABC干粉滅火器三具;板厚1.2毫米。
尺寸1800×700×240，箱內包SN65室內消火栓一或二個、消防水槍一或二支、消防水帶一或二套、啟泵按鈕一只、干粉滅火器三具;(單栓或雙栓消防栓箱)。箱體材質厚度1.2毫米。
