馬凳筋怎么設置 馬凳筋尺寸

2019-12-23 07:30:30 作者:鄧噔噔

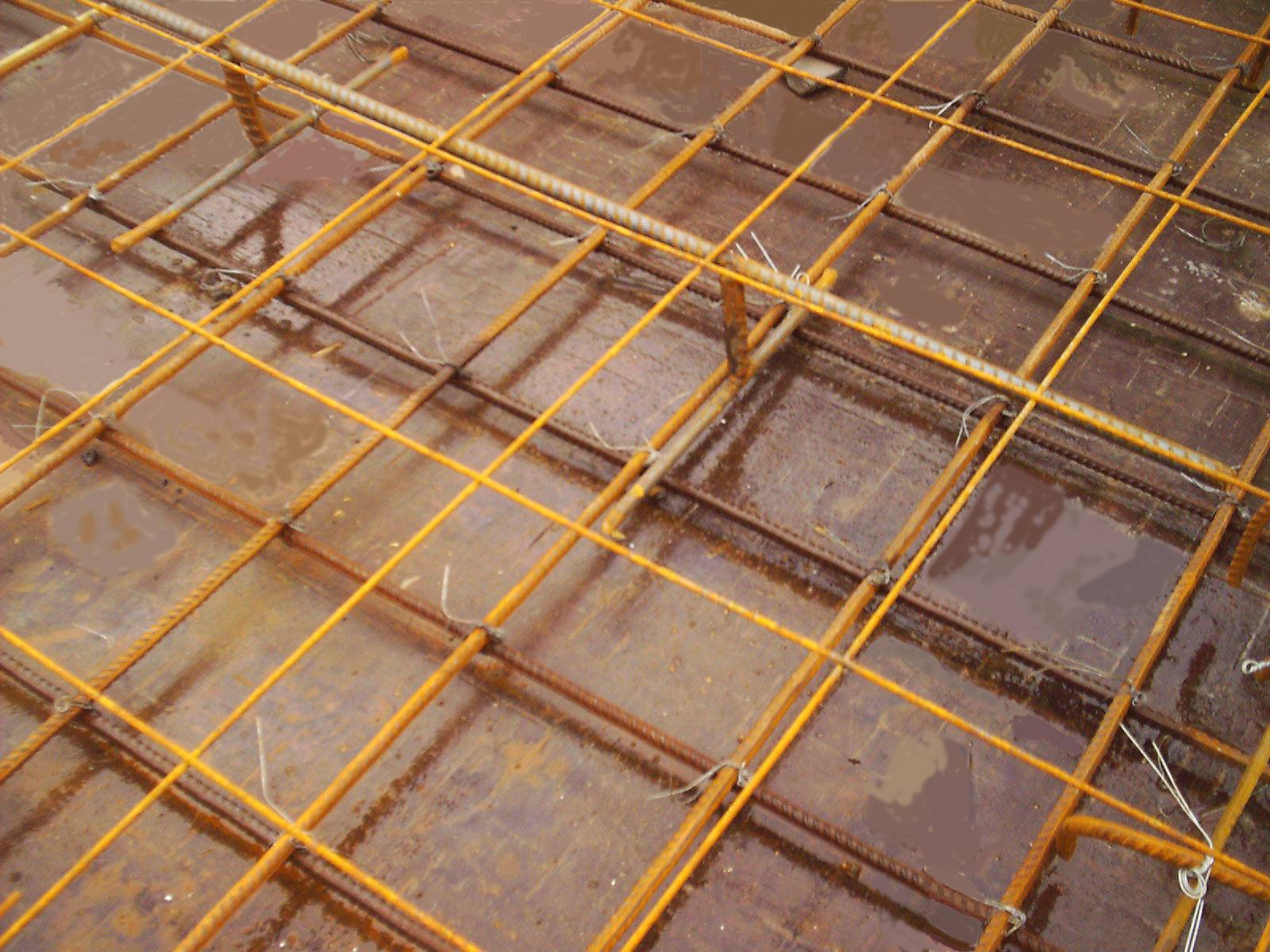

  馬凳筋,施工術語。它的形狀像凳子故而俗稱馬凳,也稱撐筋。用于上下兩層板鋼筋的中間,起固定上層板鋼筋的作用。今天小編為大家介紹的是馬凳筋的設置以及尺寸介紹。

  馬凳筋怎么設置

  一般基礎厚在1米上下,馬凳筋應該≥Φ18,間隔1.2米交錯布置,?基礎厚在1.2-1.5米左右,馬凳筋應該≥Φ22,間隔1.2米交錯布置。

  基礎厚在0.5米左右,馬凳筋應≥Φ14,間隔1.0米交錯布置,?平臺板厚在0.12-0.15米左右,馬凳筋應≥Φ10,間隔0.8米交錯布置,平臺板厚在0.2米左右,馬凳筋應≥Φ12,間隔0.8米交錯布置。

  馬凳做法一橫筋約1.2-1.5米,再焊上相應的三角支架,馬凳的高度為扣去砼保護層,扣去相應的鋼筋單根下料長要以你的鋼筋形式來算馬凳筋的長度如何計算?

  馬凳高度=板厚-2*保護層-Σ(上部板筋與板最下排鋼筋直徑之和)。

  上平直段為板筋間距+50mm(也可以是80mm,馬凳上放一根上部鋼筋),下左平直段為板筋間距+50mm,下右平直段為100,這樣馬凳的上部能放置二根鋼筋,下部三點平穩地支承在板的下部鋼筋上。馬凳筋不能接觸模板,防止馬凳筋返銹。

  馬凳筋尺寸

  當基礎厚度較大(大于?800MM)一般不宜用馬凳,而是用支架更穩定和牢?固。鋼筋馬凳一般圖紙上不注,由技術員在施工組織設計中詳細標明其規格、長度和間距,通常馬凳的規格比板受力筋小一個級別,如板?筋直徑?12?可用直徑為?10?的鋼筋做馬凳,當然也可與板筋相同。縱向?和橫向的間距一般為?1?米。不過具體問題還得具體對待,如果是雙層?雙向的板筋為?8,鋼筋剛度較低,需要縮小馬凳之間的距離??傊R?凳設置的原則是固定牢上層鋼筋網,能承受各種施工荷載,確保上層?鋼筋的保護層在規范規定的范圍內。?板中放置馬凳時應避開梁等板支座構件?;A(chǔ)底板大于?800MM?時?應采用角鐵做支架,支架立柱間距一般為?1500MM,在立柱只需設置?一個方向的通長角鐵,這個方向應該是與上部鋼筋最下一皮鋼筋垂直,間距一般為?2000?米。?按照施工組織設計來計算是沒有問題的,但是馬凳鋼筋的直徑不應該說比被支持的鋼筋小一個型號,?因?yàn)槿绻恢С值呢?fù)彎矩鋼筋是?8mm?的,要采用?6.5mm?的鋼筋作為馬凳筋就太細了,它不能保證負彎矩鋼筋不會被施工工人偶爾踩壞。

  ??馬凳筋注意事項

  ??建筑工程一般都對馬凳筋有專門的施工組織設計,如果施工組織設計中沒有對馬凳作出明確和詳細的說明那么就按常規計算,但有二個前提,就是馬凳要有一定的剛度,能承受施工人員的踩踏,避免板上部鋼筋扭曲和下陷。二是為了避免以后結算爭議和扯皮,對馬凳辦理必要的手續和簽證,由施工單位根據實際制作情況以工程聯系單的方式提出,報監理及建設單位確認,根據確認的尺寸計算。

  ????根據工程量清單計價規范P52頁第19條:現澆構件中固定位置的支撐鋼筋、雙層鋼筋用“鐵馬”,伸出構件的錨固鋼筋、預制構件的吊鉤等就并入鋼筋工程量內。為什么看上去是措施用的鋼筋算在實體項目中呢,很簡單,因?yàn)樗请[蔽在砼內形成工程實體的。所以馬凳雖然是措施性鋼筋但應歸入實體項目而不能歸入措施項目。招標單位在編制工程量清單時應計算馬凳合并在鋼筋工程量并在項目特征、工作內容中描述清楚。投標人在復核工程量清單時需要計算馬凳工程量,考慮在綜合單價內,勿放在措施費中。
