你對單相電表接線圖了解嗎?在我們居住家庭電路中都是采用單相電表接線，這個用電量的設備，單相電表具有能耗低、可靠性高等特點。那么大家了解單相電表接線圖嗎?單相電表怎么接線呢?下面就一起來了解一下吧!

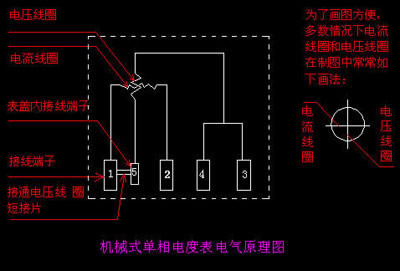

單相電表接線圖如下，是由計量轉盤、接線端子、電壓線圈、計數器電流線圈、構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動……單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的電表在鉛封蓋內都有4各端子的接線圖。
單相電表接線圖
單相電表怎么接線
直接接入法：
如果是負載的功率是在電度表所能承受的范圍內，即使流過電度表電流線圈的電流不至于導致線圈燒毀，那么就采用直接接入法。

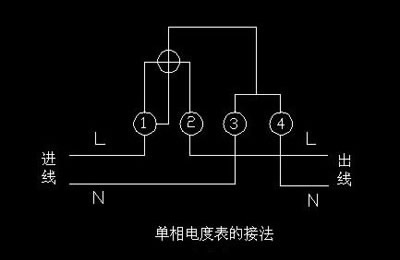

單相電度表共有四個接線端子，從左至右按1、2、3、4編號。

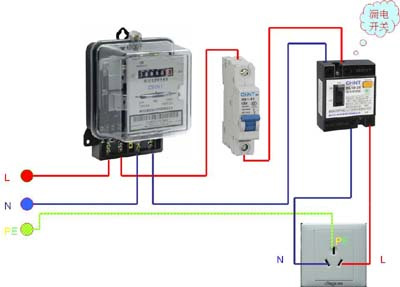

接線一般有兩種一般是1、3接進線，2、4接出線;另一種是按1、2接進線，3、4接出線。無論何種接法，相線(火線)必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。
經互感器接入法：
在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

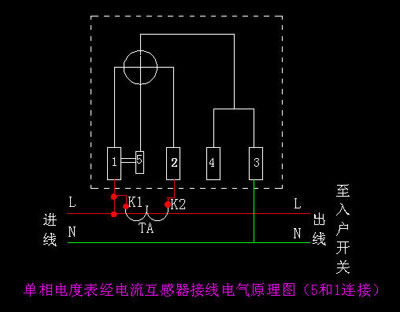

(1)單相電度表內5和1端未斷開時的接法。
由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。

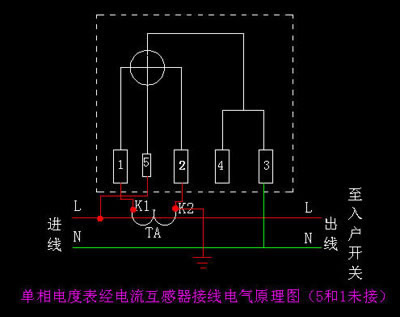

(2)單相電度表內5和1端短接片已斷開時的接法。
由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。
以上就是給大家?guī)?lái)的單相電表接線圖以及單相電表怎么接線。電表的接線一定需要找專業人士進行連接，注意安全也是對接下來生活有個更好的保障，希望上面的介紹可以讓大家更加了解清楚電表。
