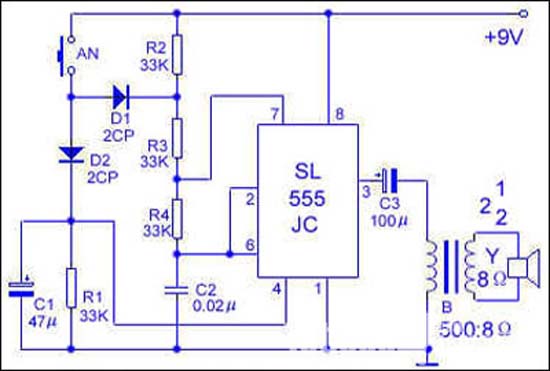

上圖是叮咚電子門鈴的電子線路圖。圖中的IC便是時基電路集成塊555，它構成無穩態多諧振蕩器。按下按鈕AN(裝在門上)，振蕩器振蕩，振蕩頻率約700Hz，揚聲器發出“?！钡穆曇簟Ｅc此同時，電源通過二極管D1給C1充電。放開按鈕時，C1便通過電阻R1放電，維持振蕩。但由于AN的斷開，電阻R2被串入電路，使振蕩頻率有所改變，大約為500Hz左右，揚聲器發出“咚”的聲音。直到C1上電壓放到不能維持555振蕩為止。“咚”聲的余音的長短可通過改變C1的數值來改變。
1.按性能選擇，蜂鳴器式的發音音調售價便宜，音樂式的聲音動聽，音樂唱得較長;電磁碰鈴響聲清脆悅耳，但耗電量較大.叮咚門鈴(電磁式和集成電路式)以有叮咚余音的為上乘;有興趣的用戶也可選購多功能或音樂叮咚雙音門鈴。
2.按電流選擇，門鈴的電源有用交流電的也有用電池的。電池式的耗電較大，交流電的一般分高壓和低壓兩種，高壓(220伏)式使用時要注意安全。
3.質量選擇，除了要求發音清脆宏亮外，主要選擇靈敏度適中的，以免使用時誤觸發。電磁碰鈴要選用兩片金屬片發聲而余音較長的。
