水電安裝是房子的一部分，其安全方便與否跟大家住房的舒適度可是有很大關系。在做水電之前，業主們可以看看水電施工圖紙，那樣您就可以走很多彎路了。那么，水電施工圖紙?jiān)趺纯茨?接下來，跟著小編一起來看看吧!
水電施工圖紙?jiān)趺纯?/strong>

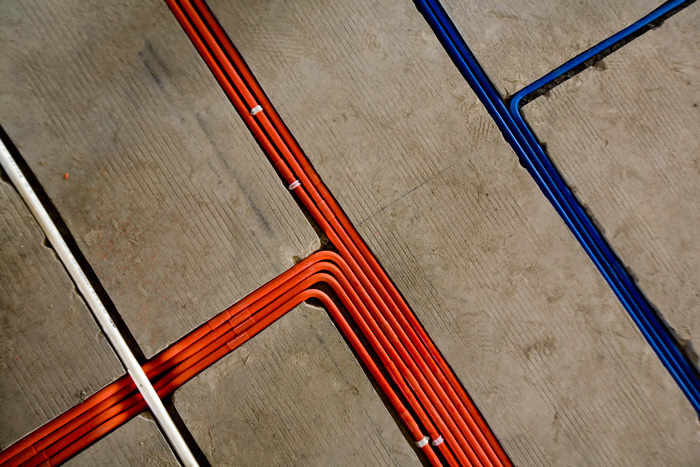

一、水路施工圖怎么看
看水施圖一定要將平面圖和系統圖對著看,這樣才知道管道是在什么地方轉彎,在什么地方變徑,在什么地方分配水點,配水點標高是多少,而且在看給水的時候要看看有沒有相應的排水措施和用水設施,再考慮給水點和排水措施、用水設施搭配是否合理，如有設計有洗衣機給水點，一般情況下給水點標高距完成地面1.1m(具體看設計)。
再看有沒有洗衣機的排水地漏，是不是專用的洗衣機地漏，有沒有存水彎，這些都有了再看有沒有洗衣機的電源插座，位置是否合理，插座安全高度、安全措施有沒有?？此﹫D一定要有很強的空間立體感，要達到感覺自己就站在房間里，在跟著管道走。

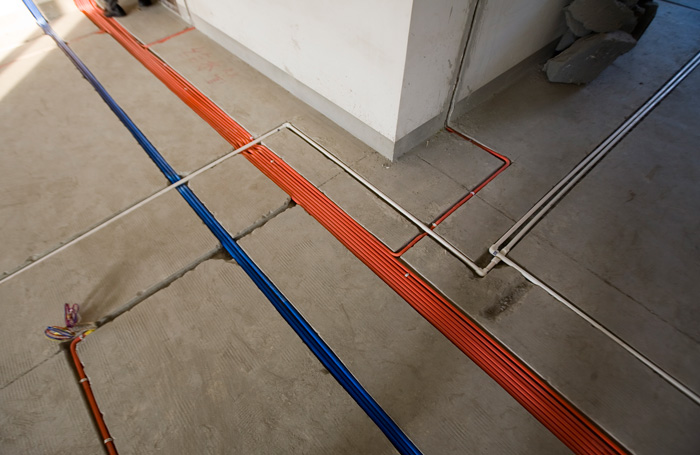

二、電路施工圖怎么看
看電施圖就先看說明，插座安裝高度是多少，高度達的到安全要求否，配電箱安裝位置什么地方，負荷是多少，合理否，空開大小合理否，出線的保護管是多大，電線的搭配合理否，電線與用電設備的搭配是否合理，線管敷設方式是怎么樣的。
在防雷接地上就看引下線位置《接地圖》與《防雷圖》引下線位置是否對應，如不對應那又在什么地方轉換，防雷屬幾級防雷，避雷網大小是否在規范范圍內，引下線材質，大小、鋼筋搭接材料材質、規格，更要緊的是高層有沒有防側擊雷的均壓環，衛生間局部等電位，還有接地土壤的接地效果，當?shù)厮?，地質狀況。雖然這些很多設計要考慮，但你要看水電圖，看深化就得反著考察設計的合理性和實用性。

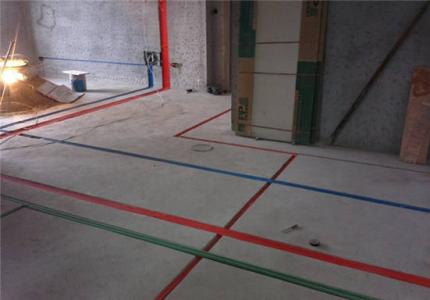

看家裝水電施工圖還要結合土建看，看結構梁的大小，預埋套管大小是否合理，建筑標高是多少，水電設施安裝后房間使用高度有沒有影響。房間尺寸，墻身尺寸，筏板厚度，找平層厚度，保溫屬內保溫還是外保溫，保溫層厚度，內外墻裝飾層厚度，當這些數據都有了之后才能準確的進行預埋、預留、制作加工。
各類型符號代表的意義
1、線路敷設方式代號
PVC——用阻燃塑料管敷設
DGL——用電工鋼管敷設
VXG——用塑制線槽敷設
GXG——用金屬線槽敷設
KRG——用可撓型塑制管敷設
2、線路明敷部位代號
LM—沿屋架或屋架下弦敷設
ZM——沿柱敷設
QM——沿墻敷設
PL——沿天棚敷設

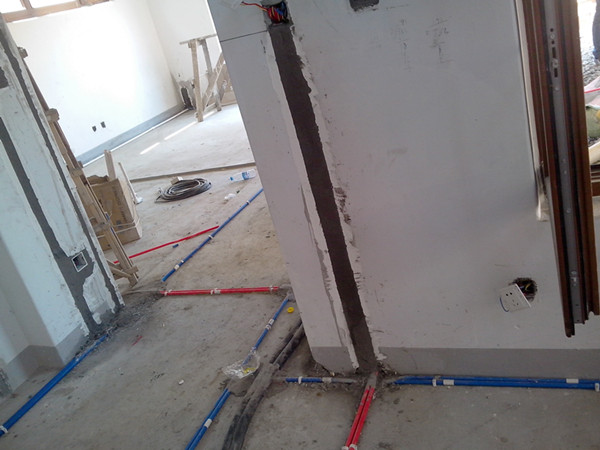

3、線路暗敷部位代號
LA——暗設在梁內
ZA—暗設在柱內
QA—暗設在墻內
PA——暗設在屋面內或頂棚內
DA——暗設在地面或地板內
PNA—暗設在不能進入的吊頂內
以上就是水電施工圖紙?jiān)趺纯吹南嚓P(guān)內容介紹，希望對您有所幫助。
