什么是空氣開關?空氣開關，又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關。那么空氣開關如何接線呢?接下來一起去看看空氣開關接線圖吧。
什么是空氣開關
空氣開關，又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關?？諝忾_關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除能完成接觸和分?jǐn)嚯娐吠?，尚能?duì)電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。
空氣開關的作用
在正常情況下，過電流脫扣器的銜鐵是釋放著的;一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂開鎖鉤，使主觸點斷開。欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。
空氣開關接線圖
2、兩相空氣開關又稱2P空氣開關，它的接線如下圖所示，如果空氣開關沒有標記L與N，那就按照左零右火的習慣接線就好。

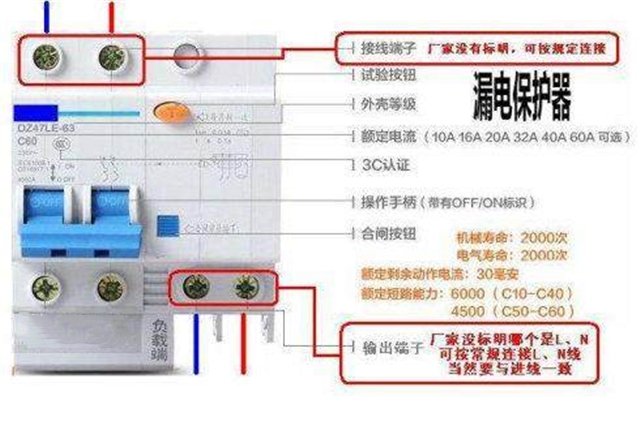

3、漏電保護器又稱為漏電空氣開關，它的火線與零線的接線方法如下：
4、家用空氣開關接線原理圖
5、家用空氣開關接線圖
